وقتی انتقال مواد به دقت، ایمنی و بازدهی بالا نیاز دارد، بالابر کاسه‌ای وارد میدان می‌شود. این دستگاه که نقش حیاتی در جابجایی عمودی مواد پودری، گرانولی و حتی دانه‌ای دارد، یکی از پرکاربردترین تجهیزات در خطوط تولید صنایع مختلف از جمله غذایی، معدنی، شیمیایی و کشاورزی محسوب می‌شود. در بررسی دستگاه بالابر کاسه ای متوجه خواهیم شد که طراحی این سیستم به‌گونه‌ای است که با اشغال حداقل فضا، حداکثر کارایی را در انتقال مواد ارائه می‌دهد. کاسه‌هایی که به‌صورت متوالی روی زنجیر یا تسمه نصب می‌شوند، با حرکت پیوسته، مواد را از بخش ورودی به ارتفاع مورد نظر انتقال می‌دهند.
چه در حال طراحی یک کارخانه باشید و چه قصد بهینه‌سازی خطوط تولید فعلی را داشته باشید، شناخت دقیق مزایا، معایب، ساختار و استانداردهای این دستگاه برایتان حیاتی است. پس با ما همراه شوید تا با دیدی مهندسی و تخصصی، به سراغ بررسی دستگاه بالابر کاسه ای برویم.

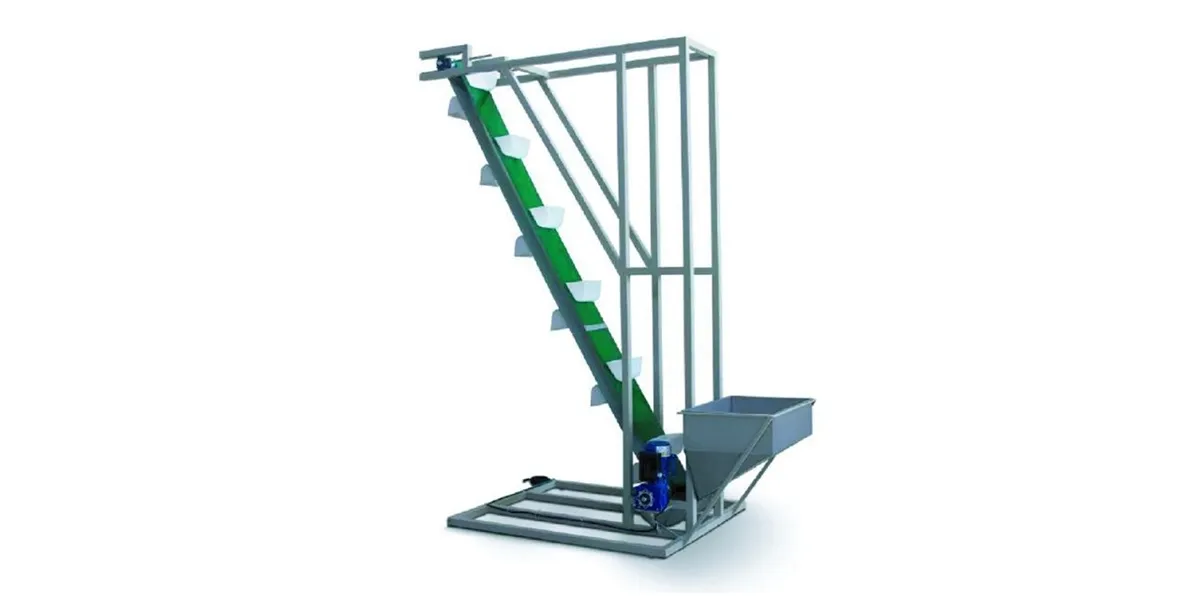

دستگاه بالابر کاسه‌ای چیست؟ بررسی دستگاه بالابر کاسه ای
دستگاه بالابر کاسه‌ای یک سیستم مکانیکی تخصصی است که برای انتقال عمودی مواد خشک، پودری یا گرانولی استفاده می‌شود. این دستگاه از مجموعه‌ای از کاسه‌ها (Buckets) تشکیل شده که به تسمه یا زنجیر متصل‌اند و به‌صورت پیوسته درون یک قاب بسته حرکت می‌کنند. ساختار آن به‌گونه‌ای طراحی شده که مواد از قسمت پایین جمع‌آوری و در قسمت بالا تخلیه می‌شوند. اجزای اصلی دستگاه عبارت‌اند از:
- کاسه‌ها (از جنس فولاد ضدزنگ یا پلی‌اتیلن)
- زنجیر یا تسمه انتقال
- موتور گیربکسی و واحد محرک
- محفظه ورودی و خروجی مواد
یکی از تفاوت‌های مهم این سیستم با بالابرهای مارپیچ یا نقاله‌ای، توانایی انتقال در ارتفاع زیاد و حجم مشخص با دقت بالا است. برخلاف نقاله‌های شیب‌دار، این سیستم فضای افقی کمی اشغال می‌کند و برای خطوطی که فضا محدود است (مثل کارخانه‌های دارای دستگاه بسته بندی) بسیار ایده‌آل است. در بررسی تخصصی عملکرد، بالابر کاسه‌ای انتخابی دقیق برای محیط‌هایی است که انتقال بدون نشت و با حداقل آسیب به مواد اهمیت دارد. طراحی آن بر پایه اصول مهندسی دقیق صورت می‌گیرد و تطبیق‌پذیری بالایی با شرایط صنعتی دارد.
کاربرد دستگاه بالابر کاسه‌ای در صنایع مختلف
کاربردهای دستگاه بالابر کاسه‌ای گستره وسیعی از صنایع را پوشش می‌دهد. این دستگاه به‌خاطر طراحی عمودی و دقیق، مناسب انتقال مواد با بافت ریز، گرانولی یا پودری است. در بررسی انواع دستگاه بسته بندی نیز مشاهده می‌شود که بسیاری از خطوط تولید برای تغذیه ورودی دستگاه بسته‌بندی از همین بالابر استفاده می‌کنند.
کاربردهای کلیدی به تفکیک صنایع:
| صنعت | نوع ماده قابل انتقال | نقش بالابر کاسه‌ای |
| کشاورزی | گندم، ذرت، جو، دانه‌ها | تغذیه ورودی سیلوها و خطوط بسته‌بندی |
| غذایی | شکر، نمک، برنج، حبوبات | تغذیه ماشین‌های بسته‌بندی و میکسرها |
| معدنی | ماسه، سیمان، آهک، باریت | انتقال به طبقات بالاتر یا ورودی آسیاب |
| دارویی | پودرها و گرانول‌های دارویی | انتقال ایمن به تجهیزات پردازش |
| شیمیایی | پلیمرها، کود، مواد گرانولی | انتقال به راکتورها یا بخش ذخیره‌سازی |
این دستگاه در محیط‌هایی با فضای محدود و انتقال عمودی الزامی، برتری دارد. سرعت و حجم انتقال بسته به طراحی دستگاه، قابل تنظیم است.
مزایای بالابر کاسه‌ای نسبت به سیستم‌های انتقال دیگر؛ راندمان بالا در فضای کم
وقتی صحبت از بهینه‌سازی فضای کارخانه یا خط تولید می‌شود، دستگاه بالابر کاسه‌ای به‌عنوان یکی از کارآمدترین سیستم‌های انتقال مواد شناخته می‌شود. طراحی عمودی آن امکان استفاده حداکثری از ارتفاع را فراهم می‌کند، در حالی که سیستم‌های نقاله‌ای نیازمند فضای افقی بیشتری هستند. مهم‌ترین مزایای این دستگاه عبارت‌اند از:
- صرفه‌جویی در فضا: مناسب برای کارخانجات با فضای محدود.
- راندمان بالا: قابلیت انتقال چند تن ماده در ساعت با حداقل تلفات.
- سازگار با مواد متنوع: از غلات تا مواد معدنی و پودرهای حساس.
- ایمنی بالا: جلوگیری از ریزش یا گردوغبار در محیط تولید.
- قابل استفاده در کنار دستگاه‌های اتومات مانند دستگاه بسته بندی.
در مقایسه با نقاله مارپیچ یا بالابرهای پنوماتیکی، بالابر کاسه‌ای مصرف انرژی متعادل‌تری دارد و نیازی به فشرده‌سازی هوا ندارد. همچنین، برای موادی که دانه‌بندی مشخص دارند و نیاز به تخلیه دقیق است، گزینه‌ای مطمئن محسوب می‌شود.
معایب و محدودیت‌های بالابرهای کاسه‌ای؛ از سایش تا خطر انسداد
با وجود مزایای متعدد، بررسی دستگاه بالابر کاسه ای بدون توجه به معایب آن کامل نخواهد بود. این دستگاه، مانند هر تجهیز صنعتی دیگر، محدودیت‌هایی دارد که شناخت آن‌ها برای بهره‌برداری مؤثر ضروری است. مهم‌ترین معایب و محدودیت‌ها عبارت‌اند از:
- سایش قطعات: تماس مداوم مواد با کاسه‌ها و تسمه‌ها باعث فرسودگی می‌شود.
- خطر انسداد: در صورت استفاده برای مواد چسبناک یا مرطوب.
- هزینه تعمیرات: نیاز به سرویس دوره‌ای و تعویض قطعات مانند بلبرینگ‌ها یا تسمه.
- حساسیت به نوع ماده: مواد بسیار سبک یا حجیم ممکن است نشت کنند.
- عدم مناسب بودن برای مواد داغ یا خورنده (بدون تغییر طراحی).
برای کاهش این چالش‌ها، استفاده از سنسورهای سطح، پوشش ضد سایش، سیستم تهویه و کاسه‌های با متریال مقاوم توصیه می‌شود. انتخاب صحیح دستگاه باید بر پایه نوع ماده، حجم کاری، و شرایط محیطی باشد.
نحوه طراحی استاندارد بالابر کاسه‌ای بر اساس ظرفیت، ارتفاع و نوع ماده
طراحی اصولی دستگاه بالابر کاسه‌ای نیازمند در نظر گرفتن عوامل کلیدی مهندسی است. ظرفیت، ارتفاع انتقال و خواص فیزیکی ماده سه ستون اصلی طراحی محسوب می‌شوند. استانداردهایی نظیر DIN 15251، ISO 9001:2015 و دستورالعمل‌های ASME در این زمینه کاربرد دارند.
عوامل اصلی طراحی:
- نوع ماده: چگالی، دانه‌بندی، میزان رطوبت و سایندگی
- ارتفاع انتقال: تعیین قدرت موتور و طول زنجیر یا تسمه
- ظرفیت حجمی (m³/h): تعیین سرعت حرکت و تعداد کاسه‌ها
- زاویه تخلیه: برای جلوگیری از انباشت و انسداد
فرمول تقریبی برای محاسبه ظرفیت:
Q = N × V × ρ
که در آن:
- Q: ظرفیت انتقال (کیلوگرم بر ساعت)
- N: تعداد کاسه‌ها در دقیقه
- V: حجم هر کاسه
- ρ: چگالی ماده (kg/m³)
با درنظر گرفتن این فاکتورها، مهندسین می‌توانند دستگاهی طراحی کنند که ضمن کارایی بالا، کمترین خرابی را در طول زمان داشته باشد.
چه زمانی استفاده از بالابر کاسه‌ای انتخاب بهتری است؟
تصمیم برای انتخاب دستگاه بالابر کاسه‌ای باید بر پایه نوع ماده، محدودیت فضا، جهت انتقال و الزامات خط تولید باشد. در خطوطی که نیاز به انتقال عمودی مواد خشک یا گرانولی با دقت بالا وجود دارد و فضای افقی محدود است، این دستگاه بهترین گزینه محسوب می‌شود. مواردی که استفاده از بالابر کاسه‌ای مناسب‌تر است:
- انتقال عمودی بیش از ۳ متر
- مواد با دانه‌بندی یکنواخت مانند برنج، پلیمر، گندم یا پودرها
- نیاز به تغذیه یکنواخت به دستگاه‌های بسته‌بندی یا میکسرها
- جلوگیری از پخش گرد و غبار یا آلودگی محصول
همچنین، در صنایع دارویی یا غذایی که کیفیت انتقال ماده اهمیت زیادی دارد، بالابر کاسه‌ای به دلیل سیستم تخلیه کنترل‌شده، از آلترناتیوهای بهتر محسوب می‌شود. اگرچه برای موادی که رطوبت بالا دارند یا تمایل به چسبندگی دارند، استفاده از این دستگاه توصیه نمی‌شود مگر با طراحی ویژه.
راهنمای انتخاب و خرید بالابر کاسه‌ای صنعتی
برای انتخاب دقیق و اقتصادی دستگاه بالابر کاسه‌ای صنعتی باید به چند عامل کلیدی توجه کنید. اشتباه در انتخاب، نه‌تنها باعث کاهش راندمان می‌شود، بلکه ممکن است آسیب به خط تولید وارد کند. فاکتورهای مهم در خرید:
- نوع ماده: چگالی، رطوبت، سایندگی
- ارتفاع انتقال: تعیین‌کننده قدرت موتور و طول زنجیر
- ظرفیت مورد نیاز: میزان بار ساعتی بر حسب کیلوگرم یا متر مکعب
- جنس کاسه‌ها: پلی‌اتیلن، فولاد، پلی‌پروپیلن بسته به ماده
- نوع سیستم تخلیه: ثقلی یا سانتریفیوژی
- برند و خدمات پس از فروش: اهمیت دارد، خصوصاً در کارکردهای صنعتی ۲۴ ساعته
در کنار این نکات، هماهنگی دستگاه با دیگر اجزای خط مانند انواع دستگاه بسته بندی نیز باید بررسی شود. انتخاب مهندسی‌شده، بازده اقتصادی در درازمدت را تضمین خواهد کرد.
محاسبه ظرفیت و توان مورد نیاز در طراحی بالابر کاسه‌ای
محاسبه ظرفیت در طراحی دستگاه بالابر کاسه‌ای نقش اساسی در انتخاب موتور و تعداد کاسه‌ها دارد. این محاسبات به کمک فرمول‌های استاندارد مهندسی انجام می‌شود و برای جلوگیری از کاهش راندمان یا خرابی زودرس ضروری است.
فرمول ظرفیت:
Q = N × V × ρ
- Q: ظرفیت انتقال (کیلوگرم/ساعت)
- N: تعداد کاسه در دقیقه
- V: حجم هر کاسه (لیتر)
- ρ: چگالی ماده (kg/m³)
مثال:
- چگالی شکر: 850 kg/m³
- حجم هر کاسه: 3 لیتر
- 60 کاسه در دقیقه
⇒ Q = 60 × 0.003 × 850 = 153 kg/min ≈ 9,180 kg/h
توان موتور نیز بسته به وزن کلی مواد، ارتفاع انتقال، و ضریب اصطکاک تعیین می‌شود. استفاده از نرم‌افزارهای طراحی مکانیکی مانند SolidWorks یا EDEM برای شبیه‌سازی نیز در پروژه‌های بزرگ توصیه می‌شود.
نگهداری و سرویس بالابر کاسه‌ای؛ برنامه عملیاتی برای افزایش عمر مفید دستگاه
مانند هر سیستم مکانیکی، دستگاه بالابر کاسه‌ای نیز برای حفظ عملکرد و کاهش خرابی نیاز به نگهداری دوره‌ای دارد. بی‌توجهی به این موضوع، منجر به سایش زودرس، گیرکردگی یا حتی توقف کل خط تولید می‌شود.
برنامه پیشنهادی نگهداری دوره‌ای:
| بازه زمانی | فعالیت نگهداری |
| هفتگی | بررسی چشمی کاسه‌ها، صداهای غیرعادی |
| ماهانه | سفت‌کردن پیچ‌ها و اتصالات زنجیر |
| هر ۳ ماه | روانکاری یاتاقان‌ها و چک‌کردن تسمه |
| هر ۶ ماه | تعویض قطعات فرسوده، بررسی تراز دستگاه |
همچنین توصیه می‌شود دفترچه سرویس دستگاه توسط تکنسین‌ها به‌روزرسانی شود. در محیط‌های پرگردوغبار، سرویس باید با تناوب بیشتری انجام گیرد. استفاده از سنسور لرزش یا سیستم مانیتورینگ هم راهکار هوشمندانه‌ای برای پیشگیری از خرابی است.
استانداردهای بین‌المللی در طراحی و ساخت بالابرهای کاسه‌ای
برای اطمینان از ایمنی و عملکرد پایدار، تولید و طراحی دستگاه بالابر کاسه‌ای باید مطابق استانداردهای جهانی انجام گیرد. این استانداردها شامل اصول ایمنی، کیفیت متریال و کنترل فرایند ساخت هستند.
مهم‌ترین استانداردها:
- ASME B20.1: استاندارد ایمنی برای تجهیزات مکانیکی انتقال
- DIN 15251: الزامات طراحی بالابرهای عمودی
- ISO 9001: تضمین کیفیت فرایند تولید
- CE Marking: نشان سازگاری با مقررات اروپایی
برخی از مواردی که تحت پوشش این استانداردها قرار می‌گیرند:
- طراحی محافظ مکانیکی برای بخش‌های متحرک
- نصب سوئیچ اضطراری
- جلوگیری از برگشت مواد در حین توقف
- مقاومت متریال در برابر خوردگی و فشار
انتخاب سازنده‌ای که این استانداردها را رعایت می‌کند، تضمین‌کننده کیفیت، ایمنی و عمر مفید بالای دستگاه خواهد بود.
دستگاه بالابر کاسه‌ای برای مواد خورنده یا قابل اشتعال؛ نکات ایمنی ویژه
کار با مواد خورنده یا قابل اشتعال نیازمند تجهیزات خاص است و در این شرایط، طراحی ایمن دستگاه بالابر کاسه‌ای حیاتی می‌شود. عدم رعایت این موارد می‌تواند منجر به آتش‌سوزی، انفجار یا آسیب به تجهیزات شود. نکات ایمنی برای طراحی ویژه:
- استفاده از موتور ضد انفجار (Explosion-proof) با گواهی ATEX
- ساخت شاسی و کاسه‌ها از فولاد ضدزنگ یا پلی‌پروپیلن مقاوم به مواد شیمیایی
- اجرای سیستم ارتینگ مناسب برای جلوگیری از جرقه‌های الکترواستاتیک
- نصب سنسورهای دما و رطوبت
- استفاده از تسمه نسوز و مقاوم در برابر حرارت
در محیط‌های حساس مانند کارخانه‌های رنگ، داروسازی یا مواد شیمیایی، توصیه می‌شود تمامی قطعات با استانداردهای خاص (مانند IECEx) طراحی شوند. بررسی شرایط عملیاتی قبل از انتخاب نهایی ضروری است.
کلام آخر: بررسی دستگاه بالابر کاسه ای؛ انتخابی هوشمند برای انتقال عمودی دقیق و به‌صرفه
اگر به‌دنبال راهکاری مطمئن، مهندسی‌شده و با راندمان بالا برای انتقال عمودی مواد هستید، دستگاه بالابر کاسه‌ای پاسخی دقیق به این نیاز است. در این مقاله، با بررسی دستگاه بالابر کاسه ای از زوایای گوناگون تلاش کردیم تصویری جامع از عملکرد، کاربرد، مزایا و چالش‌های آن ترسیم کنیم. همان‌طور که دیدیم، این دستگاه به‌دلیل طراحی منحصربه‌فرد و توانایی در انتقال دقیق انواع مواد با کمترین آسیب، گزینه‌ای محبوب در صنایع حساس محسوب می‌شود. با این حال، مانند هر تجهیز صنعتی، محدودیت‌هایی نیز دارد که شناخت آن‌ها پیش از انتخاب و خرید ضروری است.
از اهمیت استانداردهای طراحی و انتخاب متریال مناسب گرفته تا تأثیر اتوماسیون در بهبود کارایی، همه نکات بیان‌شده در راستای تصمیم‌گیری آگاهانه و علمی برای فعالان صنعت است. اگر به فکر ارتقاء سیستم انتقال مواد در کارخانه یا کارگاه خود هستید، بدون شک آشنایی عمیق با عملکرد و ساختار دستگاه بالابر کاسه‌ای می‌تواند مسیر شما را هموارتر کند. در نهایت، توصیه می‌شود پیش از هر تصمیم، با مشاوران فنی باتجربه و تولیدکنندگان معتبر مشورت کنید تا بهترین نتیجه را از این سرمایه‌گذاری صنعتی بگیرید.
سوالات متداول درمورد بررسی دستگاه بالابر کاسه ای
- دستگاه بالابر کاسه‌ای بیشتر برای چه نوع موادی مناسب است؟
این دستگاه برای انتقال مواد خشک، گرانولی و پودری مانند شکر، برنج، گندم، نمک، سیمان، ماسه و پلیمرها طراحی شده و عملکرد بسیار دقیقی دارد.
- آیا می‌توان از بالابر کاسه‌ای در محیط‌های مرطوب استفاده کرد؟
بله، اما باید در طراحی از متریال مقاوم در برابر زنگ‌زدگی مثل استنلس‌استیل استفاده شود و اتصالات کاملاً آب‌بندی شده باشند.
- تفاوت دستگاه بالابر کاسه‌ای با نوار نقاله چیست؟
بالابر کاسه‌ای برای انتقال عمودی در فضاهای محدود مناسب است، در حالی که نوار نقاله برای جابجایی افقی یا با شیب ملایم طراحی شده است.
- چگونه ظرفیت مورد نیاز برای بالابر را محاسبه کنیم؟
با استفاده از فرمول Q = N × V × ρ که در آن N تعداد کاسه‌ها، V حجم هر کاسه و ρ چگالی ماده است.
- آیا این دستگاه قابلیت اتصال به سیستم‌های اتوماسیون صنعتی را دارد؟
بله، بالابر کاسه‌ای قابل اتصال به PLC، سنسورهای وزن، سطح یا هشداردهنده برای کنترل دقیق است.
- تعمیر و نگهداری این دستگاه چقدر هزینه‌بر است؟
در صورت نگهداری منظم، هزینه‌ها به‌صرفه و قابل مدیریت هستند. خرابی‌های ناشی از بی‌توجهی، بیشترین هزینه را در پی دارند.
- چه استانداردهایی در طراحی دستگاه بالابر کاسه‌ای رعایت می‌شود؟
استانداردهایی مانند ASME B20.1، DIN 15251 و ISO 9001 که به ایمنی، کیفیت و بهره‌وری کمک می‌کنند.
- آیا استفاده از دستگاه بالابر برای مواد خورنده یا خطرناک ایمن است؟
بله، در صورتی که از تجهیزات ضد انفجار، کاسه‌های مقاوم و ارتینگ صحیح استفاده شود.
- دستگاه چه نوع موتوری نیاز دارد؟
بسته به ارتفاع و ظرفیت، معمولاً از موتورهای گیربکسی با توان بین ۱.۵ تا ۷.۵ کیلووات استفاده می‌شود.
- چگونه می‌توان فهمید دستگاه دچار انسداد یا سایش شده؟
از طریق علائمی مثل کاهش سرعت، لرزش غیرمعمول، صدای زیاد یا نصب سنسورهای هشداردهنده قابل شناسایی است.
